Системный анализ технологического процесса
Операцию технологического процесса можно представить в виде следующей последовательности символов:
F = (DPNSU), (1) где D – действие;
P – объект, на который направлено действие;
N – начальное и конечное состояние объекта действия;
S – способ выполнения действия;
U – условие и ограничение при выполнении действия.
После проведения системного анализа процесса производится описание его структуры (табл.1). Далее приводится общая функциональная схема технологического процесса (рис.1).
Таблица 1
Уровни структурного описания
|
Уровень 1 |
Уровень 2 |
|
1 |
2 |
|
1. Подача подвижного состава под погрузку |
1.1. Маневрирование и фиксация транспортного средства относительно грузового фронта. 1.2. Подготовка транспортного средства к погрузке |
|
2. Формирование пакета на складе |
2.1. Укладка груза на поддон. 2.2. Скрепление груза в транспортном пакете |
|
3. Погрузка пакета в кузов транспортного средства |
3.1. Захват, перемещение и укладка пакета в кузове автомобиля |
Окончание табл. 1
|
1 |
2 |
|
4. Транспортирование пакета к месту назначения | |
|
5. Подача подвижного состава под выгрузку |
5.1. Маневрирование и фиксация транспортного средства относительно грузового фронта. 5.2. Подготовка транспортного средства к разгрузке. 5.3. Захват, перемещение и укладка пакета на складе |
Схема технологического процесса

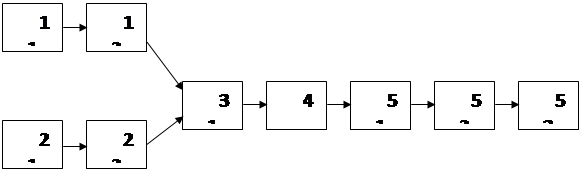

Рис. 1. Общая функциональная схема технологического процесса
